產品型號：CMFB2–F**BF**
產品名稱：齒輪馬達
CMFB2系列齒輪馬達殼體采用高強度航空鋁合金材質，具有容積效率高、抗載能力強、外形精巧、低噪音、使用壽命長等特點。廣泛應用于壓路機、攤鋪機振動系統。

型號說明
CM FB2 – F * * B F * *
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①齒輪馬達 ②系列代號 ③壓力等級
④公稱排量 ⑤安裝形式： B–方形法蘭 A–菱形法蘭
⑥油口連接形式： L–螺紋連接 F–法蘭連接
⑦軸伸形式：P–半圓鍵 H–矩形花鍵 K–公制漸開線花鍵 K1–英制漸開線花鍵
⑧旋向：雙向（省略）

外形尺寸

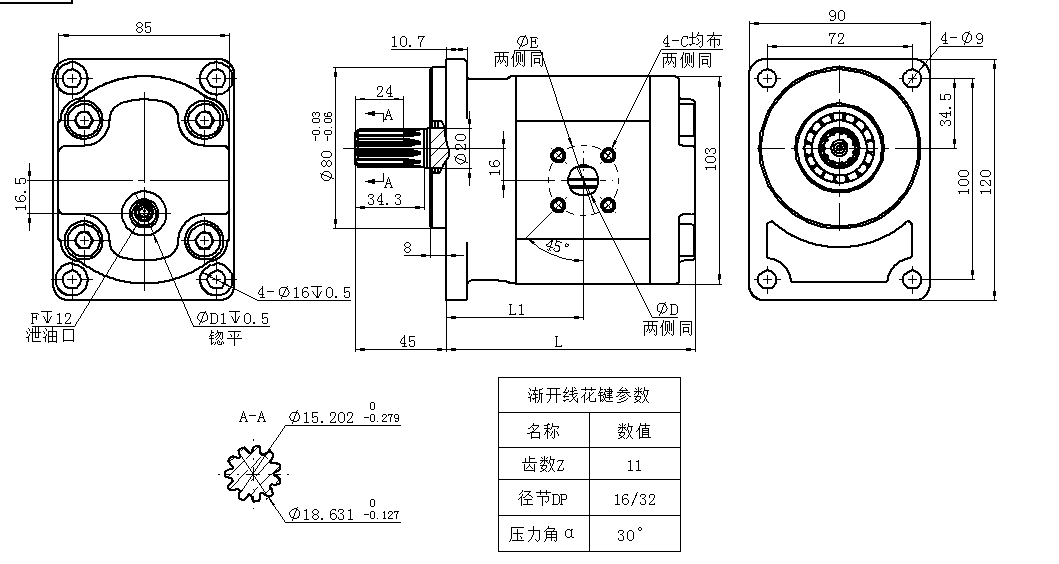

方形法蘭（圖示旋向?yàn)殡p旋）

性能參數

型號	公稱排量（ml/r）	輸出扭矩（N.m）	壓力（MPa）		轉速（r/min）		容積效率	法蘭聯接			D1	F	L1	L
			額定	最高	額定	最高		C	D	E
CMFB2-F8B	8	22.9	20	25	2000	3000	≥88%	M6深13	15	35	22	G1/4	62.8	113
CMFB2-F11B	11	31.5											64.8	117
CMFB2-F16B	16	45.9											68.3	124
CMFB2-F23B	23	59.3	18	23									73.3	134
CMFB2-F25B	25	64.5							20	40			76	139.5
CMFB2-F28B	28	72.2											77.6	142.5

注：1.軸端形式、油口形式、排量（8-28ml/r）可根據客戶要求定制。

外形尺寸

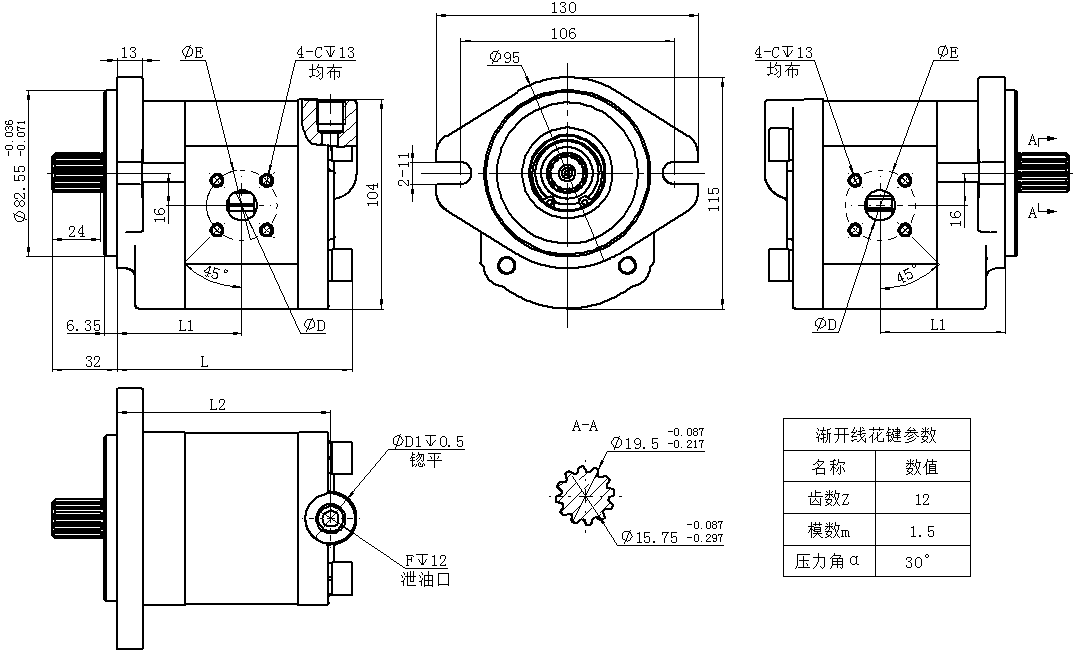

菱形法蘭（圖示旋向?yàn)殡p旋）

性能參數

型號	公稱排量（ml/r）	輸出扭矩（N.m）	壓力（MPa）		轉速（r/min）		容積效率	法蘭聯接			D1	F	L1	L
			額定	最高	額定	最高		C	D	E
CMFB2-F8A	8	22.9	20	25	2000	3000	≥88%	M6深13	15	35	25	M14×1.5	62	113.5
CMFB2-F11A	11	31.5											64	117.5
CMFB2-F16A	16	45.9											67.5	124.5
CMFB2-F23A	23	59.3	18	23									72.5	134.4
CMFB2-F25A	25	64.5							20	40			75.3	140
CMFB2-F28A	28	72.2											768	143
